کانال تهویه مطبوع یکی از اجزای اصلی سیستم تهویه مطبوع ساختمان است که برای تأمین هوای تازه و انتقال هوا داخل به خارج از ساختمان استفاده می‌شود. این کانال‌ها با کمترین پیچ و خم و کمترین طول را دارا باشد.

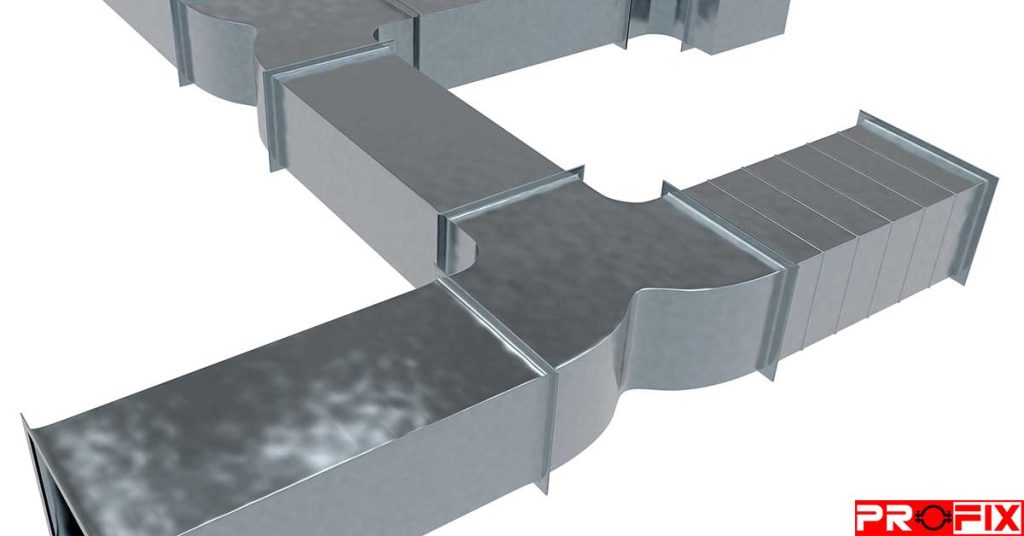

به صورت چهارگوش و اسپیرال ساخته و نصب می شوند.

همچنین جنس ورق کانال از گالوانیزه و یا طبق سفارش مشتری از جنس استیل ضد زنگ ساخته می شوند.


کانال‌های تهویه مطبوع به دو نوع اصلی تقسیم می‌شوند: کانال‌های هوادهی و کانال‌های بازگشتی. کانال‌های هوادهی برای جذب هوای تازه از خارج ساختمان به کار می‌روند و کانال‌های بازگشتی برای انتقال هوای داغ و سرد به سامانه تهویه مطبوع برمی‌گردند.


انشعابات کانال

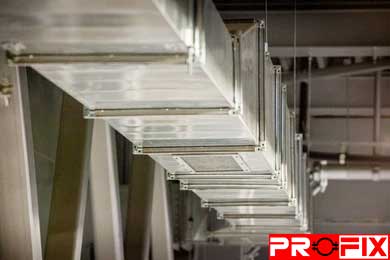

برای نصب انشعابات کانال تهویه مطبوع، ابتدا باید محل نصب و مسیر آن‌ها را تعیین کرد. سپس با استفاده از ابزارهای خاص، لوله‌های کانال تهویه مطبوع به هم متصل شده و به دیواره‌ها و سقف ساختمان محکم شده و در نهایت با استفاده از اتصالات خاص، به سامانه تهویه مطبوع متصل می‌شوند.

مزایای استفاده از انشعابات کانال تهویه مطبوع شامل کاهش هزینه‌های انرژی، بهبود کیفیت هوای داخل ساختمان، کنترل رطوبت و دما و افزایش راحتی و سلامت کارکنان است. با این حال، برای جلوگیری از مشکلات و خطرات ناشی از عدم نگهداری صحیح، تعمیرات منظم و بازرسی‌های دوره‌ای بر روی انشعابات کانال تهویه مطبوع باید انجام شود. با همه این ها انشعابات باعث تغییر جهت هوا می شوند. پس باید طول زانویی ها و دیگر انشعابات به دقت مورد محاسبه قرار گیرد.

حالت ایده آل انشعاب گیری، زانویی 90 درجه است. طول انشعاب باید ¼ عرض شاخه جدا شده از کانال باشد. کمینه اندازه انشعاب هم 4 اینچ با زاویه 45 درجه است.

فشار کار کلاس فشار کلاس فشار-پاسکال
تا 1/2 اینچ 1/2 اینچ 125
1/2 اینچ تا 1 اینچ 1 اینچ 250
1 تا 2 اینچ 2 اینچ 500
2 تا 3 اینچ 3 اینچ 750
3 تا اینچ 4 اینچ 1000
4 تا اینچ 6 اینچ 1500
6 تا اینچ 10 اینچ 2500

استانداردهای کانال

طبق استانداردهای ANSI/ASHRAE فشار کار کانال بر حسب کاربری ساختمان متغیر است

کاربری ساختمان فشار کاری بر حسب پاسکال
مسکونی 150-250
تجاری 125-250-500-750-1000-1500-2500
صنعتی نامحدود

استاندارد SMACNA​

استاندارد SMACNA یک استاندارد بین المللی است که توسط انجمن صنایع فلزی و هواکش (SMACNA) تهیه شده است. این استاندارد در زمینه طراحی، ساخت و نصب سیستم های هواکشی و تهویه مطبوع استفاده می شود. SMACNA برای صنایع فلزی و هواکش به عنوان یک راهنمای کاربردی و قابل اعتماد شناخته می شود.


استاندارد SMACNA شامل چندین بخش است که شامل روش های طراحی، ساخت، نصب و تعمیر سیستم های هواکشی و تهویه مطبوع می باشد. این استاندارد شامل موضوعاتی مانند ابعاد لوله های هواکشی، روش های نصب و اتصالات، انتخاب مواد و تجهیزات، طراحی سیستم های تهویه مطبوع، ارزیابی کارایی سیستم های هواکشی و تهویه مطبوع و غیره می باشد.

استاندارد SMACNA برای طراحان، سازندگان و متخصصان سیستم های هواکشی و تهویه مطبوع به عنوان یک راهنمای کاربردی و قابل اعتماد شناخته می شود. این استاندارد به آنها کمک می کند تا بهترین روش های طراحی، ساخت و نصب سیستم های هواکشی و تهویه مطبوع را اعمال کنند و همچنین بهبود کارایی و کیفیت سیستم های خود را ارتقا دهند.

در نتیجه، استاندارد SMACNA یک استاندارد بسیار مفید و قابل اعتماد برای صنایع فلزی و هواکشی است. این استاندارد به طراحان، سازندگان و متخصصان سیستم های هواکشی و تهویه مطبوع کمک می کند تا بهترین روش های طراحی، ساخت و نصب سیستم های خود را اعمال کنند و بهبود کارایی و کیفیت سیستم های خود را ارتقا دهند.
Part2
Part5
Part4
Part2 - Copy
Part1

ضخامت ورق

یکی از مهمترین مشخصه های کانال ضخامت ورق استفاده شده برای ساخت کانال است. این ضخامت ها از 0.5 میلیمتر تا 1.25 میلیمتر (طبق مبحث 14 مقررات ملی ساختمان، تاسیسات مکانیکی) متغیر است.

در صورتیکه ضخامت ورق به درستی انتخاب نشود سبب ارتعاش کانال و به وجود آمدن صدای زیاد می گردد.

ساخت کانال به روش صنعتی از مزایای بالایی همچون دقت در اندازه گیری و نصب دقیق، پرت کمتر ورق، وزن کمتر و نصب آسان تر در مقایسه با روش سنتی است.

جدول زیر راهنمای موثری در انتخاب پارامترهای ساخت و نصب کانال می باشد.
