سینی کابل

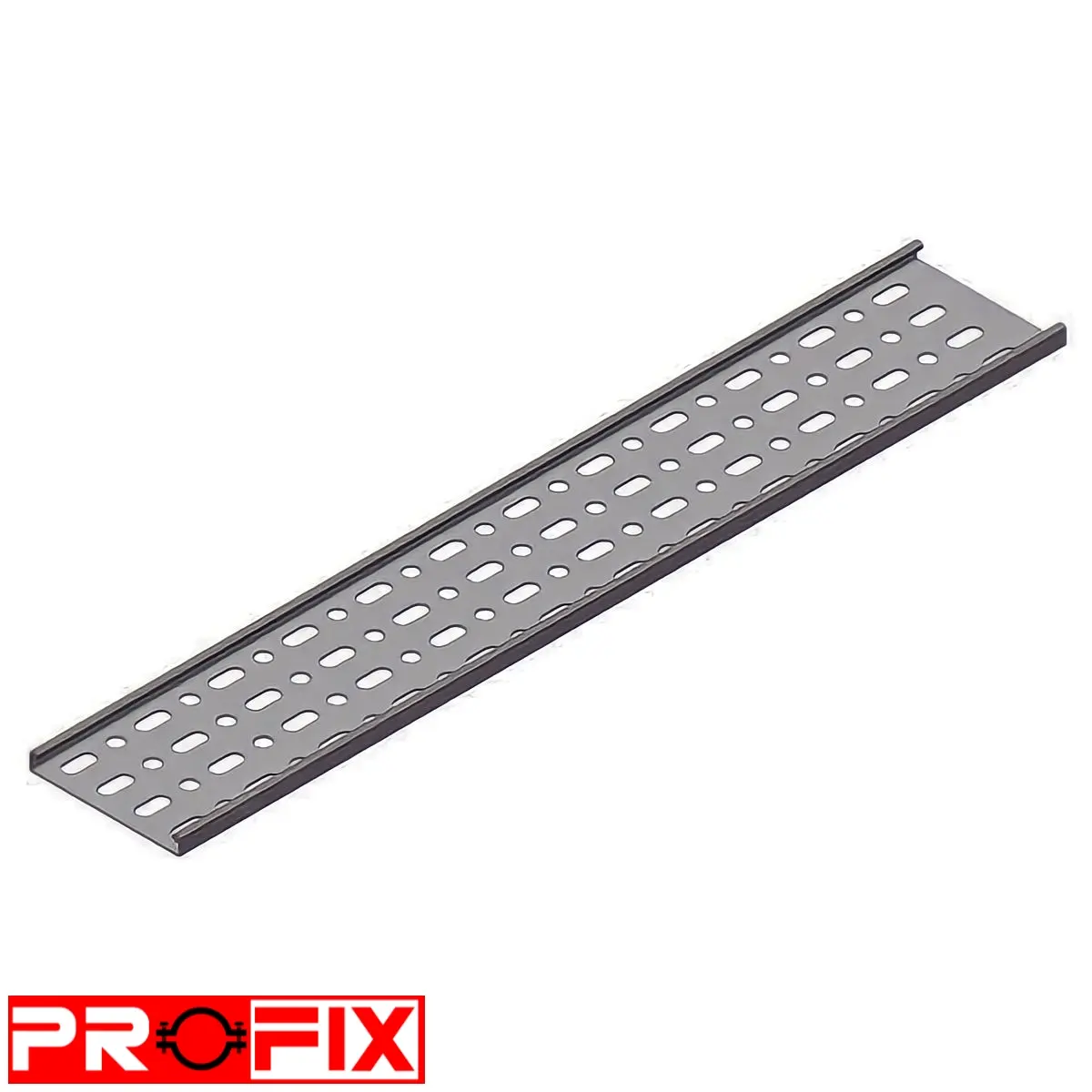

برای تعیین سایز سینی کابل، هم عرض و هم ارتفاع را اندازهگیری کنید، ولی محاسبه عملی معمولاً روی عرض سینی کابل متمرکز است. در این راهنما مراحل و قواعد اصلی را فعال و گامبهگام توضیح میدهیم.
اندازه نهایی سینی کابل به موارد زیر بستگی دارد:
۱- تعداد کابلهای روی سینی
۲- اندازه و قطر کلی هر کابل
۳- مقدار گرمای ایجاد شده توسط هر کابل
۴- شرایط محیطی و حساسیت کابلها
۵-شعاع خمش کابلها
۶-کابلهایی که ممکن است در آینده اضافه شود
قاعده کلی برای تعیین اندازه سینی کابل این است که همه کابل ها باید به صورت تک لایه نصب شوند و بین هر دو کابل فاصله وجود داشته باشد:
1- فاصله بین دو کابل چند هسته ای برابر با قطر کابل بزرگتر است.
2- فاصله بین سه کابل تک هسته ای در تشکیل سه فویل و سایر کابل های سه فویل برابر با دو برابر قطر کابل بزرگتر است.
سپس، عرض کلی آرایش در پیش گفته شده را اندازه میگیریم تا عرض سینی کابل اولیه را پیدا کنیم، سپس کابل هایی که ممکن است در آینده اضافه شود را محاسبه میکنیم.
قاعده کلی و ترتیب چیدمان
همه کابلها را در یک لایه (single layer) بچینید تا تهویه و بازرسی ساده شود.
بین هر دو کابل باید فاصله وجود داشته باشد تا حرارت تبخیر شود و نصب ایمن شود.
عرض سینی کابل نهایی = عرض سینی کابل اولیه X ( درصد انبساط + 1 )
عرض کابل نهایی را به نزدیکترین عرض استاندارد ( به سمت بالا ) گرد می کنیم که برابر با 50، 100، 150، 200، 250، 300، 400، 500، 600، 700، 800، 900 میلی متر است (ممکن است با توجه به سازه متفاوت باشد).
به عنوان مثال:
اندازه سینی کابل را پیدا کنید و کابل هایی که ممکن است در آینده اضافه شود را مثبت 20% در نظر بگیرید.
کابل 4 در ۲۵ میلی متر مربع با جنس های: مسی – پلیمر و عایق پلیاتیلن که قطر آن = ۲۲ میلی متر میباشد.
کابل ۴ در ۱۲۰ میلی متر مربع با جنس های: مسی – پلیمر و عایق پلیاتیلن که قطر آن = ۳۹.۹ میلی متر میباشد.
کابل ۴ در ۳۵ میلی متر مربع با جنس های: مسی – پلیمر و عایق پلیاتیلن که قطر آن = ۲۵.۴ میلی متر میباشد.
کابل 4 در ۵۰ میلی متر مربع با جنس های: مسی – پلیمر و عایق پلیاتیلن که قطر آن = ۲۸.۳ میلی متر میباشد.
کابل 4 در ۷۰ میلی متر مربع با جنس های: مسی – پلیمر و عایق پلیاتیلن که قطر آن = ۳۲.۱ میلی متر میباشد.
اندازه سینی کابل اولیه = 310 میلی متر
اندازه سینی کابل نهایی برابر با ۳۷۲ میلی متر = 310×1.2
این مقدار را به نزدیکترین مقدار استاندارد سینی کابل بزرگتر که برابر با 400 میلی متر است گرد می کنیم.
به عنوان مثال:
سینی کابل را پیدا کنید که کابل های زیر را حمل می کند و کابل هایی که ممکن است در آینده اضافه شود را مثبت 20% در نظر بگیرید.
۴ شماره کابل در ابعاد ۳x1x120 میلی متر مربع با جنس های: مسی – پلیمر و عایق پلیاتیلن که قطر آن = 31.9 میلی متر میباشد.
اندازه سینی کابل اولیه = 510 میلی متر
اندازه سینی کابل نهایی برابر با 612 میلی متر = 510×1.2
این مقدار را به نزدیکترین مقدار استاندارد سینی کابل بزرگتر که برابر با 700 میلی متر است گرد می کنیم.
حال به بررسی سیم های نول و ارت خواهیم پرداخت
از آنجایی که سیم های خنثی و ارت معمولاً جریانی ندارند، ما این سیم ها را هنگام اندازه گیری سینی کابل در نظر نمی گیریم. در وضعیت نصب، آنها در کنار کابل اصلی قرار می گیرند.
چرا بین کابلها فاصله اضافی میگذاریم؟
نصاب میتواند کابلها را بدون فاصله روی سینی قرار دهد، اما هنگام محاسبه حداکثر ظرفیت جریان (آمپاژ) باید ضریب کاهش ظرفیت کابلها را در نظر بگیرد، مخصوصاً وقتی کابلها با سینی در تماس هستند.
با مراجعه به جداول استاندارد BS و IEC میتوانیم ضریبهای درجهبندی هر دو حالت را پیدا کنیم: کابلها در تماس و کابلها با فاصله از هم.
وقتی کابلها در تماس قرار میگیرند، ضریب کاهش ظرفیت بسته به تعداد کابلها بین ۰٫۸۵ تا ۰٫۶ تغییر میکند. این کاهش ظرفیت ممکن است نیاز به افزایش سایز کابلها تا تقریباً دو برابر را ایجاد کند که هزینه کابل را بالا میبرد.
در مقابل، وقتی کابلها از هم فاصله دارند، ضرایب رتبهبندی معمولاً بین ۱ تا ۰٫۹ هستند و تأثیر کمی بر حداکثر ظرفیت جریان دارند.
