معرفی جی چنل و کاربردهای آن
جی چنل چیست؟

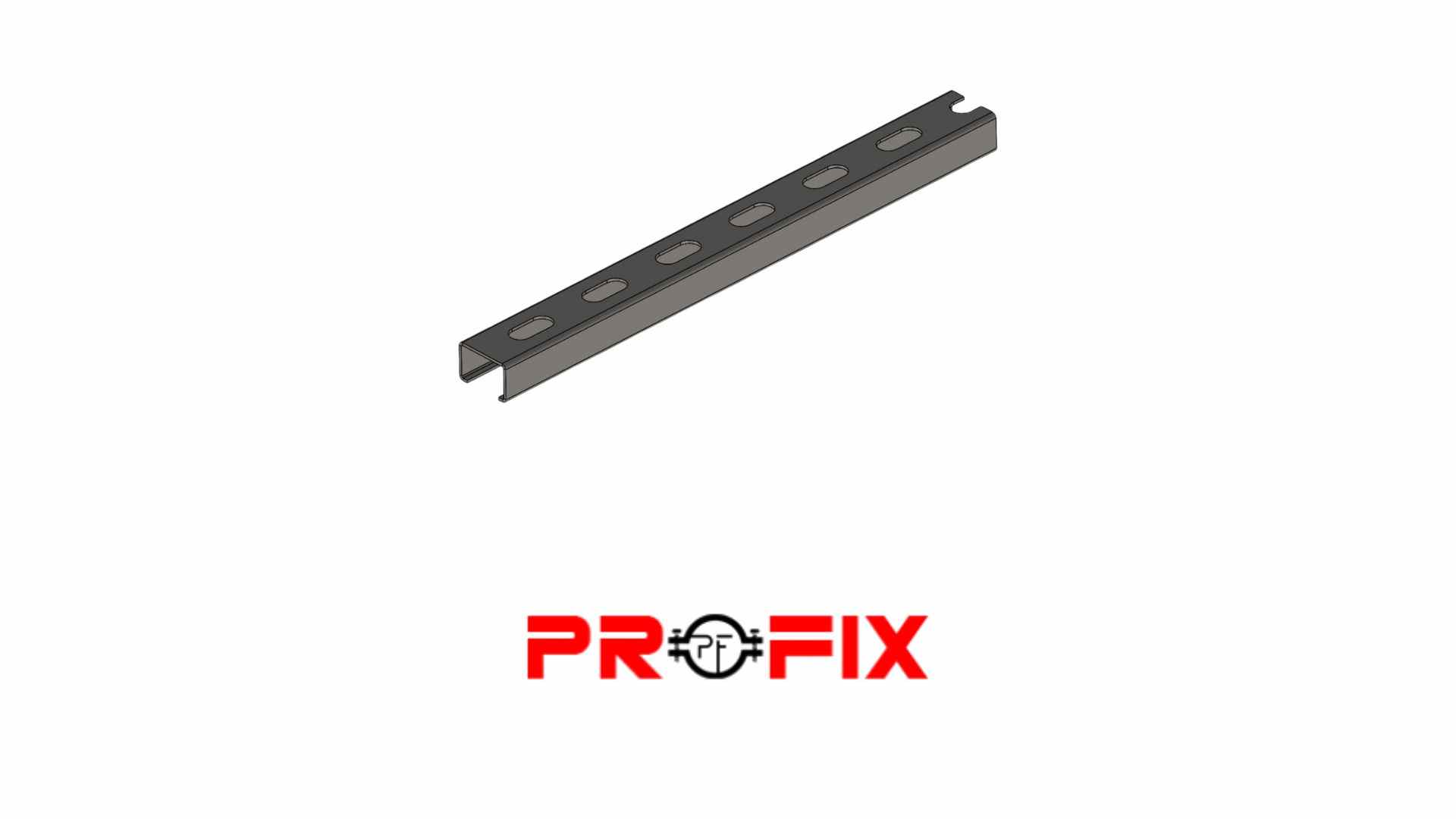

جی چنل یک نوع پروفیل فلزی با مقطع عرضی شبیه حرف J است که در صنایع ساختمانی و تأسیساتی کاربرد گسترده‌ای دارد. این پروفیل معمولاً از جنس فولاد گالوانیزه ساخته می‌شود تا مقاومت بالایی در برابر خوردگی و زنگ‌زدگی داشته باشد . طراحی خاص جی چنل به گونه‌ای است که می‌تواند به عنوان نگهدارنده و پشتیبان تجهیزات عمل کند و نصب لوله‌ها، کابل‌ها و سازه‌های سبک را تسهیل نماید
در تصویر بالا تفاوت شکل مقطع چند پروفیل دیده می‌شود. پروفیل J (سمت راست) دارای لبه‌های خم شده به داخل است که باعث استحکام بیشتر و مهار بهتر تجهیزات می‌شود، در حالی که یک پروفیل U شکل (وسط) لبه‌های صاف بدون خمیدگی داخلی دارد . این ویژگی منحصربه‌فرد جی چنل موجب شده در بسیاری از پروژه‌های تأسیسات مکانیکی و برق‌کشی از آن استفاده شود. به طور خلاصه، جی چنل یک عضو کلیدی در سیستم‌های ساپورت مدولار است که با سادگی نصب، سرعت اجرا و تحمل بار بالا شناخته می‌شود .
کاربردهای جی چنل:
پروفیل جی چنل به دلیل مقاومت و طراحی خاص خود در بخش‌های مختلفی به کار می‌رود. در نصب تأسیسات ساختمان (سیستم‌های مکانیکی و لوله‌کشی)، از جی چنل برای نگهداری لوله‌های آب، گاز و تهویه به دیوار یا سقف استفاده می‌شود . در برق‌کشی و شبکه‌های الکتریکال، جی چنل‌ها نقش ریل و ساپورت را برای کابل‌ها، سینی‌های کابل و ترانکینگ‌ها ایفا می‌کنند . همچنین در صنعت HVAC (گرمایش، تهویه و تهویه مطبوع)، این پروفیل‌ها به عنوان نگهدارنده محکم برای کانال‌های تهویه مطبوع و کولر به کار گرفته می‌شوند تا از لرزش و افتادگی آنها جلوگیری شود . در سازه‌های فلزی و عمرانی نیز جی چنل کاربرد دارد؛ به عنوان مثال برای نصب سقف‌های کاذب به عنوان پشت‌بند پنل‌های سقفی استفاده شده و روند اجرای سقف را تسهیل می‌کند . همچنین در ساخت دیوارهای پیش‌ساخته، یکی از پروفیل‌های اصلی جهت اتصال پنل‌های دیواری است . حتی برای تجهیزات صنعتی سنگین مانند دستگاه‌ها یا مخازن، می‌توان با به‌کارگیری جی چنل‌های قوی، ساپورت مطمئنی فراهم کرد . این گستره وسیع کاربرد نشان می‌دهد که جی چنل به عنوان یک پروفیل همه‌کاره، نقش مهمی در ایجاد ساختارهای پایدار، ایمن و منظم در پروژه‌های تأسیساتی و صنعتی دارد.
انواع جی چنل از نظر ابعاد، ضخامت و جنس
ابعاد و ضخامت‌های جی چنل:
پروفیل‌های جی چنل در اندازه‌ها و ضخامت‌های متنوعی تولید می‌شوند تا پاسخگوی نیازهای مختلف باشند . ارتفاع (عمق) استاندارد این پروفیل‌ها معمولاً از حدود ۲۰ میلی‌متر تا ۱۰۰ میلی‌متر متغیر است . عرض لبه‌های جی چنل (بال‌ها) نیز بسته به طراحی می‌تواند در محدوده ۱۵ تا ۵۰ میلی‌متر باشد . به عنوان مثال، پروفیل جی چنل سبک ۲۰×۱۵ میلی‌متر برای نگهداشتن کابل‌ها و لوله‌های سبک مناسب است، در حالی که سایز متوسط ۴۱×۲۵ میلی‌متر جهت پشتیبانی کانال‌های تهویه کاربرد دارد و سایز بزرگ ۷۰×۵۰ میلی‌متر برای تجهیزات سنگین‌تر یا دهانه‌های بزرگ مورد استفاده قرار می‌گیرد . ضخامت ورق به کار رفته در ساخت این پروفیل معمولاً بین 0.8 تا 3 میلی‌متر است که بر اساس میزان بار و کاربرد انتخاب می‌شود . پروفیل‌های نازک‌تر (مثلاً 0.8 یا 1 میلی‌متر) برای مصارف سبک و فواصل کوتاه مناسب‌اند، در حالی که پروفیل‌های ضخیم‌تر (2 یا 3 میلی‌متر) استحکام بالاتری داشته و در ساپورت تجهیزات سنگین یا دهانه‌های بلند به کار می‌روند. طول شاخه‌های جی چنل به طور استاندارد ۳ متر یا ۶ متر است و البته تولید شاخه‌های سفارشی (کوتاه‌تر یا بلندتر) نیز بسته به نیاز پروژه امکان‌پذیر است . به طور کلی، تنوع در ابعاد و ضخامت باعث می‌شود انتخاب جی چنل مناسب برای هر پروژه‌ای (از تأسیسات سبک تا سازه‌های صنعتی سنگین) به سادگی صورت گیرد.
انواع جنس جی چنل (گالوانیزه سرد، گرم، استیل، فولاد خام):
جنس متریال سازنده جی چنل تأثیر مستقیم بر دوام و کاربرد آن دارد. اکثر جی چنل‌های موجود در بازار از فولاد گالوانیزه ساخته می‌شوند که خود به دو نوع گالوانیزه سرد (الکتروگالوانیزه) و گالوانیزه گرم (هات‌دیپ) تقسیم می‌گردد. جی چنل گالوانیزه سرد با استفاده از ورق‌های فولادی با پوشش روی به روش الکتریکی تولید می‌شود؛ این نوع در محیط‌های داخلی و خشک عملکرد خوبی داشته و از نظر هزینه مقرون‌به‌صرفه‌تر است. در مقابل، جی چنل گالوانیزه گرم طی فرایند غوطه‌ورسازی فولاد در حمام روی مذاب تولید می‌شود که پوشش روی ضخیم‌تر و مقاومت به خوردگی بسیار بیشتری ایجاد می‌کند . در مکان‌هایی با رطوبت یا دمای بالا (مثلاً فضاهای باز، موتورخانه‌ها، صنایع پتروشیمی) معمولاً استفاده از جی چنل با پوشش گالوانیزه گرم و ضخامت بالاتر توصیه می‌شود تا طول عمر سازه حفظ گردد .
نوع دیگر، جی چنل استیل (فولاد زنگ‌نزن) است که از جنس استنلس‌استیل ساخته می‌شود. این پروفیل‌ها مقاومت عالی در برابر زنگ‌زدگی، مواد شیمیایی و حرارت دارند و در صنایع خاص مانند صنایع غذایی، دارویی یا محیط‌های بسیار خورنده کاربرد پیدا می‌کنند. هرچند قیمت استیل به مراتب بالاتر از نوع گالوانیزه است، اما در شرایطی که عدم زنگ‌زدگی و بهداشت یا مقاومت دمایی اهمیت ویژه دارد، انتخاب استیل ضروری می‌شود.
دسته دیگر، جی چنل فولاد خام (سیاه یا روغنی) است که بدون پوشش گالوانیزه عرضه می‌شود. این نوع پروفیل به صورت خام دارای مقاومت خوردگی کمی است و در صورت استفاده باید با پوشش‌هایی نظیر رنگ یا ضدزنگ محافظت شود. معمولاً فولاد خام برای کاربردهای داخلی که امکان زنگ‌زدگی کم است یا در مواردی که قرار است پس از نصب فرایند گالوانیزه یا رنگ‌آمیزی انجام شود، به کار می‌رود. به طور کلی امروزه اغلب خریداران ترجیح می‌دهند از جی چنل گالوانیزه آماده (سرد یا گرم) استفاده کنند تا نیازی به پوشش‌دهی ثانویه نباشد و پروفیل مستقیماً آماده نصب و مقاوم در برابر زنگ‌زدگی باشد.
قیمت جی چنل، لیست قیمت و عوامل مؤثر بر آن
قیمت جی چنل بسته به مشخصات فنی و شرایط بازار می‌تواند متفاوت باشد. مهم‌ترین عوامل تأثیرگذار بر قیمت عبارت‌اند از:
ابعاد و ضخامت پروفیل: سایزهای بزرگ‌تر و ضخامت‌های بیشتر به دلیل مصرف فولاد بالاتر، معمولاً قیمت واحد طول بالاتری دارند . برای مثال، قیمت یک شاخه ۳ متری جی چنل سایز ۴۱×۴۱ با ضخامت ۲ میلی‌متر بیش از قیمت همان شاخه با ضخامت ۱.۵ میلی‌متر است. همچنین جی چنل بزرگ (مثلاً ارتفاع ۷۰ میلی‌متر) گران‌تر از کوچک (ارتفاع ۲۰ یا ۳۰ میلی‌متر) خواهد بود.
• جنس و کیفیت پوشش: نوع متریال و پوشش محافظ نیز در قیمت مؤثر است. پروفیل‌هایی با پوشش گالوانیزه گرم با کیفیت بالا یا از جنس استیل ضدزنگ، قیمت بیشتری نسبت به پروفیل‌های گالوانیزه سرد یا فولاد خام دارند . کیفیت لایه روی (ضخامت پوشش گالوانیزه) نیز هرچه بیشتر باشد، به همان نسبت قیمت را بالا می‌برد.
• محل تولید و برند: محصولات تولید داخل معمولاً در مقایسه با نمونه‌های وارداتی قیمت مناسب‌تری دارند. همچنین برندهای معتبر ممکن است به دلیل کیفیت بالاتر و تضمین کالا، قیمت اندکی بالاتر داشته باشند. به عنوان نمونه، تولیدکنندگان صاحب‌نام ایرانی مانند پروفیکس، از لحاظ قیمتی رقابتی‌تر از نمونه‌های خارجی است و در عین حال کیفیتی قابل مقایسه ارائه می‌دهد.
• مقدار سفارش: حجم خرید نیز در تعیین قیمت مؤثر است. خریداران عمده معمولاً تخفیف دریافت می‌کنند و قیمت هر واحد در سفارش عمده کمتر از خرید خرده خواهد بود . بنابراین لیست قیمت جی چنل برای فروش عمده با قیمت خرده‌فروشی متفاوت است.
علاوه بر موارد فوق، نوسانات بازار فولاد و ارز می‌تواند باعث تغییرات دوره‌ای در قیمت‌ها شود. به همین دلیل، بهتر است خریداران جهت اطلاع از لیست قیمت جی چنل به‌روز با تأمین‌کنندگان معتبر در تماس باشند. برای نمونه، طبق یک لیست قیمت بازار در سال گذشته، قیمت هر شاخه ۳ متری پروفیل جی چنل ۴۱×۴۱ گالوانیزه (ضخامت ۱.۵ میلی‌متر) حدود ۱۲۵,۰۰۰ تومان بوده و با افزایش ضخامت به ۲ میلی‌متر به حدود ۱۵۰,۰۰۰ تومان رسیده است . طبیعی است این ارقام با گذشت زمان و تغییر شرایط بازار تغییر کنند. از این رو توصیه می‌شود قبل از خرید، استعلام قیمت گرفته و جدیدترین لیست قیمت را بررسی کنید  . همچنین حین مقایسه قیمت‌ها، مشخصات فنی (سایز، ضخامت، نوع گالوانیزه) را یکسان در نظر بگیرید تا ارزیابی درستی داشته باشید. در مجموع، قیمت جی چنل بر پایه وزن فولاد و میزان پوشش روی به کار رفته تعیین می‌گردد و هر چه پروفیل سنگین‌تر و پوشش آن ضخیم‌تر باشد، قیمت نهایی بیشتر خواهد بود .
جی چنل پروفیکس – معرفی تولیدکننده و ویژگی محصولات آن
یکی از برترین تولیدکنندگان جی چنل در ایران شرکت پروفیکس (Profix) است که تخصص ویژه‌ای در ساخت انواع ساپورت‌های مدولار تأسیسات دارد. شرکت پروفیکس در سال ۱۳۹۵ با هدف تولید داخلی ساپورت‌های تأسیساتی با کیفیت جهانی تأسیس شد . شعار این شرکت تولید محصولاتی با کیفیت در سطح جهانی بر اساس نیاز مشتریان است و طی سال‌های اخیر توانسته به عنوان شریکی مطمئن در صنعت ساختمان جایگاه ویژه‌ای نزد کارفرمایان و پیمانکاران کسب کند . تولیدات پروفیکس عمدتاً بر پروفیل‌های گالوانیزه ساپورت تأسیسات متمرکز است که جی چنل گالوانیزه (تیپ G) یکی از شاخص‌ترین آن‌هاست. این شرکت طیف کاملی از انواع جی چنل را در سایزهای رایج (مانند ۳۰×۲۰، ۲۱×۴۱ و ۴۱×۴۱ میلی‌متر) و ضخامت‌های مختلف عرضه می‌کند. محصولات جی چنل پروفیکس از ورق فولادی با کیفیت بالا ساخته شده و دارای پوشش گالوانیزه مقاوم هستند که دوام و طول عمر طولانی آنها را تضمین می‌کند. به علاوه، پروفیل‌های تولیدی این شرکت مطابق با استانداردهای بین‌المللی طراحی و آزمایش شده‌اند؛ تست‌های فنی نشان می‌دهد این ساپورت‌ها توان تحمل بارهای استاتیک و دینامیک قابل توجهی را دارند و در برابر لرزش و نیروهای ناگهانی (مانند زلزله) مقاوم‌اند .
یکی از مزایای رقابتی پروفیکس، کامل بودن سبد محصولات مرتبط با جی چنل است. این شرکت علاوه بر خود پروفیل جی (پروفیل G)، تمامی اتصالات و متعلقات نصب مربوطه را نیز تولید می‌کند . انواع براکت‌ها، بست‌ها، نبشی‌ها، پیچ و مهره‌های مخصوص و اتصالات ۴۵ درجه یا L شکل جهت استفاده با پروفیل جی توسط پروفیکس عرضه می‌شوند. بدین ترتیب، خریداران می‌توانند یک پکیج کامل سازه ساپورت را با اطمینان از سازگاری قطعات تهیه کنند. محصولات پروفیکس به سهولت نصب و سرعت اجرا معروف هستند؛ طراحی مدولار اتصالات جی چنل پروفیکس باعث می‌شود نصابان بتوانند بدون نیاز به جوشکاری، سازه‌های نگهدارنده را به کمک پیچ و مهره در مدت زمان کوتاهی برپا کنند . همچنین استحکام بالا و کیفیت ساخت این قطعات، ایمنی سیستم نصب‌شده را به طور چشمگیری افزایش می‌دهد .
با توجه به تولید داخل بودن، قیمت جی چنل پروفیکس نیز نسبت به نمونه‌های وارداتی مناسب‌تر است و تأمین آن در بازار ایران به سهولت انجام می‌شود. خدمات پس از فروش و مشاوره فنی نیز از دیگر نقاط قوت این شرکت به‌شمار می‌روند؛ تیم کارشناسی پروفیکس مشتریان را در انتخاب سایز مناسب جی چنل بر اساس نیاز پروژه یاری می‌کنند و قبل از خرید اطلاعات کافی را در اختیارشان قرار می‌دهند . در نتیجه، پروفیکس به عنوان تولید کننده جی چنل برتر در ایران شناخته می‌شود که با ارائه محصولاتی باکیفیت و بادوام، ضمن صرفه‌جویی اقتصادی برای پروژه‌ها، اعتماد صنعتگران را جلب کرده است.
راهنمای انتخاب و خرید جی چنل
خرید جی چنل مناسب برای هر کاربردی مستلزم توجه به چند نکته مهم است. در این بخش به مواردی اشاره می‌کنیم که به خریداران در انتخاب بهترین گزینه کمک می‌کند:
• مشخص کردن نیاز باربری: ابتدا نوع کاربرد و میزان باری که جی چنل باید تحمل کند را مشخص کنید. برای بارهای سبک (مانند چند کابل یا لوله‌ی کوچک) می‌توانید از پروفیل‌های سایز کوچک‌تر و ضخامت کمتر استفاده کنید. اما برای بارهای سنگین (مثل سینی کابل‌های پر، لوله‌های قطور یا تجهیزات تهویه بزرگ)، به سراغ سایزهای بزرگ‌تر (مثلاً ارتفاع ۴۱ یا ۷۰ میلی‌متر) و ضخامت‌های بیشتر (حداقل ۲ میلی‌متر) بروید تا از استحکام کافی برخوردار باشند. همواره حاشیه ایمنی را در نظر بگیرید؛ پروفیلی انتخاب کنید که توان تحمل باری بیش از وزن واقعی تجهیزات داشته باشد تا در بلندمدت دچار خمش یا شکست نشود.
• در نظر گرفتن شرایط محیطی: محل نصب پروفیل تأثیر زیادی در انتخاب نوع آن دارد. اگر قرار است در فضای باز، مناطق مرطوب یا در معرض آب و مواد خورنده نصب شود (مثلاً پشت‌بام، تصفیه‌خانه، استخر)، حتماً گالوانیزه گرم یا حتی استیل ضدزنگ را انتخاب کنید تا از زنگ‌زدگی جلوگیری شود. در محیط‌های داخلی خشک و دور از رطوبت، جی چنل گالوانیزه سرد کفایت می‌کند و از نظر هزینه نیز به‌صرفه‌تر است. تشخیص نوع پوشش گالوانیزه نیز مهم است؛ پوشش گرم ظاهری مات و کمی زبر دارد در حالی که گالوانیزه سرد براق‌تر است. در هنگام خرید از فروشنده درباره نوع پوشش و ضخامت آن سوال کنید و گواهی کیفیت پوشش را در صورت امکان بررسی نمایید.
• ابعاد و سوراخ‌کاری پروفیل: هنگام خرید به طول، ارتفاع و عرض جی چنل دقت کنید. طول شاخه‌ها معمولاً ۳ یا ۶ متر است؛ اگر فضای شما محدود است یا حمل شاخه بلند دشوار خواهد بود، شاید بهتر باشد شاخه‌های کوتاه‌تر یا برش خورده تهیه کنید. همچنین برخی جی چنل‌ها با سوراخ‌های آماده روی بدنه عرضه می‌شوند (معمولاً در فواصل منظم روی قسمت کف پروفیل یا دو بال آن سوراخ‌های پیچ‌کاری وجود دارد) . این جی چنل سوراخ‌دار برای نصب سریع‌تر به دیوار یا سقف مناسب است، چرا که نیاز به دریل‌کاری در محل را کاهش می‌دهد. البته نوع سوراخ‌دار ممکن است قیمت کمی بالاتر داشته باشد اما در زمان نصب صرفه‌جویی می‌کند. اگر نوع ساده (بدون سوراخ) را تهیه می‌کنید، اطمینان حاصل کنید تجهیزات لازم برای سوراخ‌کاری و اتصال آن را در اختیار دارید.
• سازگاری با اتصالات و متعلقات: یکی دیگر از نکات مهم، تناسب سایز جی چنل با اتصالات مکمل است. برای مثال، اگر قصد دارید از بست‌ها یا نگهدارنده‌های آماده استفاده کنید، باید سایز جی چنل طوری باشد که آن بست‌ها به خوبی روی آن بنشینند. بسیاری از تجهیزات استاندارد تأسیساتی (مثل کلیپس‌ها، مهره‌های فنری، براکت‌های اتصال) برای پروفیل‌های سری ۴۱ میلی‌متری طراحی شده‌اند. اگر پروفیل کوچکتری انتخاب می‌کنید (مثلاً ۳۰×۲۰)، مطمئن شوید متعلقات مناسب آن را نیز تهیه کرده‌اید. خوشبختانه تولیدکنندگانی مانند پروفیکس تمام قطعات مرتبط را ارائه می‌کنند و می‌توانید با مشاوره فنی آنها، مجموعه کاملی از پروفیل و اتصالات هماهنگ را خریداری نمایید.
• مقایسه قیمت و کیفیت: همان‌طور که اشاره شد، قیمت تابع کیفیت است. فریب قیمت‌های بسیار پایین را نخورید؛ برخی محصولات ارزان ممکن است از ورق نازک‌تر یا پوشش روی کم‌کیفیت تولید شده باشند که در مدت کوتاهی زنگ می‌زنند یا تحت بار تغییر شکل می‌دهند. از فروشندگان معتبر یا تولیدکننده مستقیم خرید کنید تا از اصل بودن جنس مطمئن باشید. در زمان دریافت کالا، پروفیل‌ها را بازبینی کنید؛ سطح جی چنل باید صاف و بدون انحنا یا اعوجاج بوده و پوشش گالوانیزه آن یکنواخت و بدون لکه‌های زنگار باشد. وجود خراش عمیق یا قسمت‌های بدون روی می‌تواند عامل شروع زنگ‌زدگی باشد. پس به ظاهر پروفیل دقت کنید و در صورت مشاهده عیب، تعویض بخواهید.
• مشاوره با متخصصان: اگر در انتخاب سایز یا نوع مناسب تردید دارید، حتماً با یک کارشناس تأسیسات یا مشاور فنی تولیدکننده مشورت کنید. شرکت‌های تولید کننده جی چنل مانند پروفیکس دارای کارشناسان فروش آگاه هستند که می‌توانند با توجه به اطلاعات پروژه شما (نوع کاربری، وزن تجهیزات، شرایط محیط) بهترین گزینه را پیشنهاد دهند. استفاده از این خدمات مشاوره‌ای غالباً رایگان است و به شما کمک می‌کند در خرید خود مطمئن‌تر عمل کنید .
با رعایت نکات فوق، خریداران می‌توانند پروفیل جی چنل مناسب را با خیال آسوده انتخاب کرده و نصب کنند. جی چنل یک جزء کوچک اما پراهمیت در پروژه‌های تأسیساتی و صنعتی است که نقش آن در ایمنی و دوام سازه بسیار بزرگ است. بنابراین انتخاب درست و خرید از منابع معتبر، تضمین‌کننده عملکرد مطلوب این قطعه در سیستم شما خواهد بود. در نهایت به یاد داشته باشید که کیفیت، قیمت و سازگاری سه فاکتور اصلی در تصمیم‌گیری برای خرید جی چنل هستند؛ با متعادل‌سازی این عوامل می‌توانید بهترین نتیجه را برای پروژه خود رقم بزنید.
