بست لوله مسی و فولادی
در بسیاری از پروژههای تأسیساتی، تمرکز اصلی روی انتخاب لوله، عایق و تجهیزات مکانیکی است و بست لوله در اولویت بعدی قرار میگیرد. اما در عمل، همین قطعه کوچک میتواند:
•عمر مفید لولههای مسی و فولادی را افزایش یا کاهش دهد.
•از لرزش، صدای اضافی و شکستگی اتصالات جلوگیری کند.
•مانع بروز خوردگی گالوانیک در نقاط تماس فلزات مختلف شود.
•سرعت اجرا و کیفیت نصب را به طور چشمگیر بهبود دهد.
اگر به دنبال خرید بست لوله برای سیستمهای آب، سرمایش، گرمایش، کولرگازی، چیلر یا خطوط فرآیندی هستید، شناخت تفاوت بستهای عایقدار و بدون عایق و همچنین کاربری بست چنگالی برای شما ضروری است.
انواع بست لوله پرکاربرد در پروژههای مسی و فولادی
در بازار تأسیسات، انواع مختلفی از بست لوله عرضه میشود. مهمترین دستهها عبارتاند از:
•بست معمولی (بدون عایق)
•بدنه فلزی (معمولاً فولاد گالوانیزه یا استیل)
•بدون روکش لاستیکی یا پلیاورتان
•مناسب برای لولههای فولادی در فضاهای خشک و بدون حساسیت به صدا و لرزش
•قیمت مناسب و در دسترس
نکته مهم: برای لولههای مسی یا محیطهای مرطوب، استفاده مستقیم از بست فلزی بدون عایق میتواند خطر خوردگی گالوانیک و زنگزدگی را افزایش دهد.

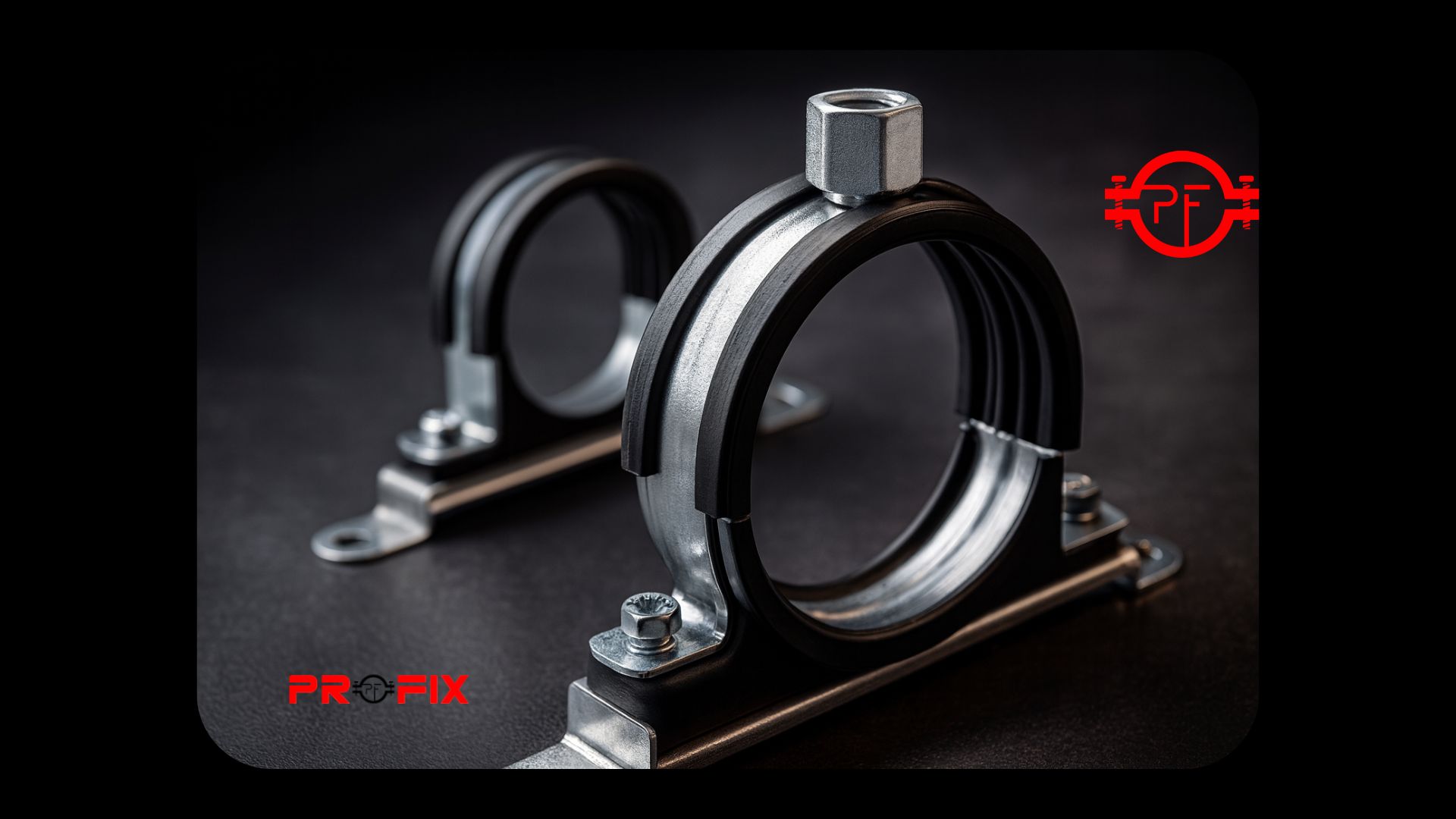

بست عایقدار (روکشدار)
•بدنه فلزی + لایه لاستیک یا فوم در داخل بست
•مناسب برای لولههای مسی، لولههای سرد و گرم، و خطوطی که عایقکاری شدهاند
•کاهش انتقال ارتعاش و صدا به سازه
•جلوگیری از تماس مستقیم فلز لوله با فلز بست
این نوع بست لوله برای سیستمهای VRF، چیلر، سردخانه، خطوط آبسرد و آبگرم، و هر جایی که رطوبت و تعریق وجود دارد، انتخاب بسیار هوشمندانهای است.

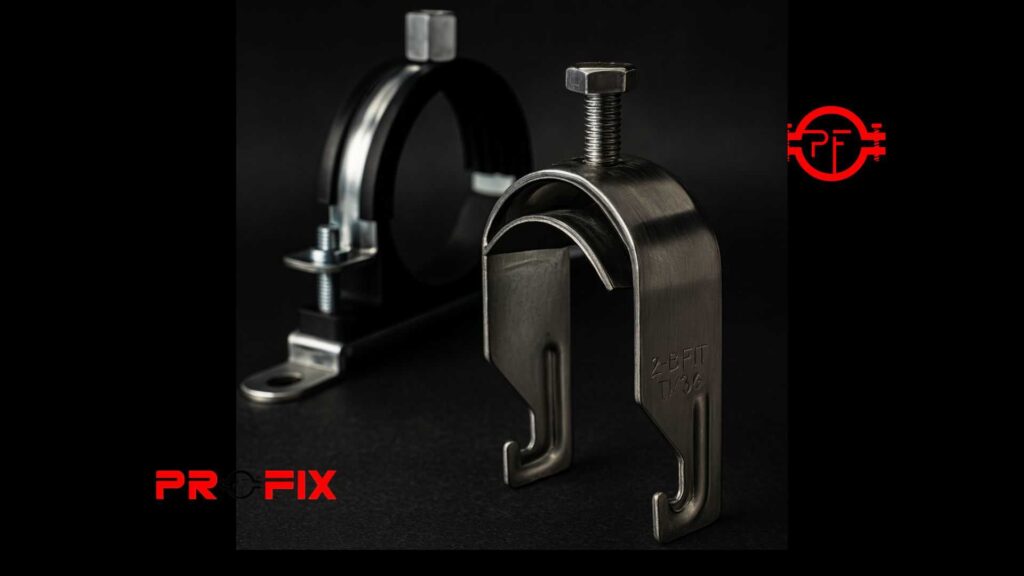

بست چنگالی
بست چنگالی نوعی بست ساپورت برای نصب لولهها روی ریلهای مدولار، پروفیلهای C و G یا نبشی و براکتها است. ویژگیها:
•طراحی به شکل دو یا چند شاخه (چنگالی) که لوله را از بالا یا بغل بغل میگیرد
•نصب سریع با یک پیچ یا بولت روی ریل یا صفحه
•مناسب برای لولههای فولادی، مسی و لولههای عایقکاریشده، بسته به نوع طراحی
•در سیستمهای ساپورت مدولار و ریلکشی، استفاده گسترده دارد
اگر در حال طراحی سازه ساپورت مدولار هستید، بست چنگالی یکی از پرکاربردترین گزینهها برای جمعکردن لولهها روی ریل و شانهایکردن مسیر لوله است.
بست بدون عایق؛ مناسب کدام پروژههاست؟
بستهای معمولی بدون روکش لاستیکی در شرایط زیر قابل استفادهاند:
•لولههای فولادی مشکی یا گالوانیزه در فضاهای خشک
•سیستمهای آتشنشانی، بخار، هوای فشرده (با توجه به استاندارد پروژه)
•فضاهایی که حساسیت ویژهای به صدا و لرزش ندارند
•جایی که اختلاف جنس بین لوله و بست کم است (مثلاً لوله فولادی + بست فولادی گالوانیزه)
در این موارد، مهمترین نکته، انتخاب سایز صحیح و کیفیت پوشش گالوانیزه در برابر زنگزدگی است.
بست عایقدار؛ چرا برای لولههای مسی تقریباً «واجب» است؟
برای لولههای مسی (مثل لولههای کولرگازی، VRF، چیلر، یخچال صنعتی و…) و همچنین لولههای فولادی که روی آنها عایق الاستومری یا پشم سنگ اجرا شده است، استفاده از بست عایقدار مزایای مهمی دارد:
•جلوگیری از «برهنه شدن» عایق در محل بست
•کاهش نقاط سرد و گرم روی خط لوله (جلوگیری از تعریق و چکه آب)
•کاهش تماس فلز با فلز و کاهش احتمال خوردگی
•جذب لرزش و کاهش صدای ناشی از حرکت سیال
بهطور خلاصه، هرجا رطوبت، اختلاف دما، عایقکاری و جنسهای متفاوت فلزی درگیر است، استفاده از بست عایقدار، انتخاب حرفهای و اصولی محسوب میشود.
خوردگی گالوانیک چیست و چه ربطی به بست لوله دارد؟
یکی از مهمترین دغدغهها در خرید بست لوله برای لولههای مسی و فولادی، جلوگیری از خوردگی گالوانیک است.
تعریف ساده خوردگی گالوانیک
خوردگی گالوانیک زمانی اتفاق میافتد که:
1.دو فلز با جنس متفاوت (مثلاً مس و فولاد گالوانیزه) با هم در تماس مستقیم باشند
2.محیط مرطوب یا رسانا (آب، رطوبت، تعریق، نمک و…) وجود داشته باشد
در این شرایط، یکی از فلزها بهعنوان آند، سریعتر دچار خوردگی میشود و قطعه دیگر را بهنوعی «قربانی» میکند.
مثالهای رایج در پروژههای تاسیساتی
•لوله مسی کولرگازی که روی ریل گالوانیزه بدون عایق و جداکننده نصب شده باشد
•لوله فولادی مشکی متصل به بست استیل یا بالعکس بدون واسطه عایقی
•لوله مسی سرد که تعریق دارد و قطرات آب، بست فلزی را دائماً خیس میکند
نتیجه؟
زنگزدگی در محل بست، سوراخ شدن لوله، نشتی و خرابی زودهنگام سیستم.
راهکارهای جلوگیری از خوردگی گالوانیک در بست لوله
برای اینکه هنگام خرید بست لوله از خوردگی گالوانیک پیشگیری کنید، به این نکات توجه کنید:
•برای لولههای مسی از بست عایقدار با روکش لاستیکی (EPDM یا مشابه) استفاده کنید
•بین بست فلزی و لوله، همواره یک لایه عایق (لاستیک، فوم، نوار PVC، یا عایق الاستومری) قرار دهید
•در محیطهای بسیار مرطوب، استفاده از بست استیل (۳۰۴ یا ۳۱۶) بههمراه لایه عایق داخلی انتخاب بسیار مطمئنی است
•از ترکیبهای «بسیار دور از هم» در جدول گالوانیک (مثلاً مس + فولاد کربنی بدون عایق) خودداری کنید.
راهنمای عملی انتخاب بست لوله برای لولههای مسی و فولادی
در زمان خرید بست لوله، این چکلیست را قدمبهقدم مرور کنید:
نوع لوله (مسی یا فولادی)
•لوله مسی:
•اولویت با بست عایقدار
•در صورت نصب روی ریل گالوانیزه یا سازه فولادی، حتماً عایق میانافزار استفاده شود
•برای محیطهای بسیار مرطوب یا اسیدی، بست استیل عایقدار پیشنهاد میشود
•لوله فولادی:
•در فضاهای خشک، بست فولادی گالوانیزه معمولی کفایت میکند
•در فضاهای مرطوب، بهتر است از بست با پوشش قویتر یا استیل استفاده شود
•اگر لوله عایقکاری شده، بخش نگهدارنده باید با عایق سازگار باشد (بست عایقدار یا حلقههای مخصوص عایق)
قطر لوله و نوع بَست
•سایز بست باید متناسب با قطر بیرونی لوله (بهخصوص در لولههای عایقکاری شده) انتخاب شود
•برای لولههای سنگین (فولادی با قطر بالا)، از بستهای دوپیچ، سنگین یا بست چنگالی روی ریل مدولار استفاده کنید
•برای لولههای سبکتر مثل لولههای مسی و پلیمیری، بستهای تکپیچ عایقدار معمولاً کافی است، به شرطی که فاصله ساپورتها درست انتخاب شود
شرایط محیطی (رطوبت، اسید، فضای باز)
•محیط خشک داخلی: بست گالوانیزه معمولی قابل قبول است
•محیط مرطوب، سردخانه، فضای باز: بست با پوشش قویتر، عایقدار و ترکیب مناسب جنس و عایق
•محیطهای اسیدی یا خورنده (برخی صنایع غذایی و شیمیایی): استفاده از بست استیل ۳۰۴ یا ۳۱۶ عایقدار بهشدت توصیه میشود
لرزش و صدا
اگر سیستم شما شامل پمپ، کمپرسور، چیلر، یونیت فنکوئل یا تجهیزات لرزشی است:
•حتماً از بست عایقدار استفاده کنید
•در صورت نیاز، از ساپورتهای مدولار با دمپر یا فنر لرزهگیر در کنار بست لوله بهره ببرید.
بست چنگالی؛ ابزار حرفهای برای ساپورتگذاری تمیز و سریع
بست چنگالی زمانی واقعاً میدرخشد که:
•روی ریلهای مدولار (C-Channel یا G-Profile) کار میکنید
•چندین لوله را کنار هم و شانهای باید روی یک خط ساپورت کنید
•میخواهید در عین سرعت اجرا، ظاهر کار مرتب و مهندسی باشد
مزایای استفاده از بست چنگالی
•نصب و بازکردن سریع بدون نیاز به بازکردن کامل بست حلقهای
•امکان جابهجایی راحت روی ریل، بدون سوراخکاری جدید
•مناسب برای مسیرهای طولانی لولههای مسی و فولادی
•هماهنگی عالی با سیستمهای ساپورت مدولار و پروفیلهای گالوانیزه
انتخاب بست چنگالی مناسب
هنگام خرید بست چنگالی به موارد زیر دقت کنید:
•جنس بدنه (فولاد گالوانیزه، استیل، یا پوششهای ویژه)
•نوع اتصال به ریل (پیچ T، مهره فنری، پیچ ششگوش و…)
•سازگاری سایز چنگال با قطر لوله یا پوزیشن قرارگیری لوله
•در صورت استفاده برای لولههای مسی، حتماً از نوار عایق یا روکش لاستیکی در محل تماس استفاده کنید
چند نکته کلیدی برای خرید بست لوله حرفهای
برای اینکه انتخاب شما در خرید بست لوله حرفهای و اقتصادی باشد، این نکات را در نظر داشته باشید:
1.همیشه به جنس لوله، محیط و رطوبت توجه کنید؛ فقط قیمت را ملاک نگذارید.
2.برای لولههای مسی و لولههای عایقکاریشده، تقریباً همیشه بست عایقدار گزینهای ایمنتر و استانداردتر است.
3.در سیستمهای مدولار، از بست چنگالی برای سرعت و زیبایی بیشتر استفاده کنید.
4.برای جلوگیری از خوردگی گالوانیک، هیچگاه اجازه ندهید مس و فولاد بدون واسطه عایق و در محیط مرطوب با هم در تماس مستقیم باشند.
5.از فروشگاهها و برندهایی خرید کنید که سایزبندی کامل، اطلاعات فنی واضح و امکان مشاوره برای انتخاب بست مناسب را در اختیار شما قرار میدهند
جمعبندی
انتخاب درست بست لوله برای لولههای مسی و فولادی فقط یک قطعه کوچک در پروژه نیست؛ بلکه تصمیمی است که:
•از خوردگی گالوانیک و نشتیهای پرهزینه جلوگیری میکند
•عمر سیستم تأسیسات شما را افزایش میدهد
•لرزش و صدا را کاهش میدهد و کیفیت کار را بالا میبرد
•سرعت اجرا را افزایش میدهد، بهخصوص وقتی از بست چنگالی در سیستمهای ساپورت مدولار استفاده کنید
اگر در مرحله طراحی یا اجرا هستید، قبل از خرید بست لوله، حتماً نوع لوله، شرایط محیط، نیاز به عایقکاری و نوع ساپورت (ریل، پروفیل، براکت) را بررسی کنید و سپس بین بست عایقدار، بدون عایق و بست چنگالی بهترین گزینه را انتخاب کنید. این تصمیم کوچک، در عمل تفاوت بزرگی در کیفیت و دوام پروژه شما ایجاد خواهد کرد.
