اجزا، مزایا و کاربردهای نوین پروفیکس
ساپورت مدولار پروفیکس (Profix) پاسخی مهندسیشده به نیاز پروژههای عمرانی در سال های اخیر است. این سیستم سرعت اجرا را چند برابر میکند و همزمان انعطافپذیری و زیبایی را به رایزرها و موتورخانهها میآورد.
ساپورت مدولار پروفیکس دقیقاً چیست؟
ساپورت مدولار یا Modular Support System مجموعهای از پروفیلهای فولادی گالوانیزه و قطعات اتصالدهنده با روکش گرم و سرد است. این قطعات مانند بلوکهای لگو به هم میچسبند.
برخلاف روش سنتی که نیاز به جوشکاری دارد، در پروفیکس همه اتصالات با پیچ و مهره انجام میشود. مهندسان این سیستم را برای تحمل بارهای استاتیکی و دینامیکی طراحی کردهاند. پروفیکس برای نگهداری لولههای تاسیساتی، کانال هوا، سینی کابل و تجهیزات پزشکی یا صنعتی مناسب است.
چرا این روش مهم است؟
استانداردهای جدید ساختمانی (ملی و بینالمللی مانند SMACNA) بر چند محور تمرکز دارند که پروفیکس آنها را پوشش میدهد:
-
حذف Hot Work: بسیاری از سایتهای حساس جوشکاری را ممنوع کردهاند. پروفیکس این نیاز را حذف میکند.
-
مقاومت در برابر خوردگی: پروفیکس از گالوانیزه گرم با عمر مفید بالا استفاده میکند.
-
ادغام با BIM: پروفیکس قابلیت مدلسازی در نرمافزارهایی مثل Revit را دارد؛ مهندسان پیش از اجرا محل و اندازهها را جانمایی میکنند.
اجزای تشکیلدهنده پروفیکس
شناخت اجزا به انتخاب صحیح کمک میکند.
۱. پروفیلهای فولادی (C-Channels)
این پروفیلها ستون فقرات سیستماند. لبههای دندانهدار درگیری مهرهها را افزایش میدهد. پروفیلها در انواع سبک و سنگین تولید میشوند (از ۲۰×۳۰ تا صنعتی 100×100). پوششها شامل گالوانیزه سرد برای محیط داخلی و گالوانیزه گرم برای محیطهای مرطوب است.
۲. اتصالات و رابطها (Connectors)
این قطعات پروفیلها را بههم یا به سازه اصلی متصل میکنند:
-
نبشیها (Angles) برای اتصالات ۹۰ درجه.
-
پایه پروفیل (Base Plate) برای اتصال عمودی به کف یا دیوار.
-
کلمپهای تیرآهن (Beam Clamps) برای گرفتن ساپورت از تیرآهن بدون سوراخکاری.
۳. مهره فنردار (Channel Nut with Spring)
این مهره قلب سیستم است. فنر مهره را در هر ارتفاعی ثابت نگه میدارد تا پیچ بسته شود. دندانههای مهره با لبه پروفیل قفل میشوند.
۴. بستهای لوله و کابل
-

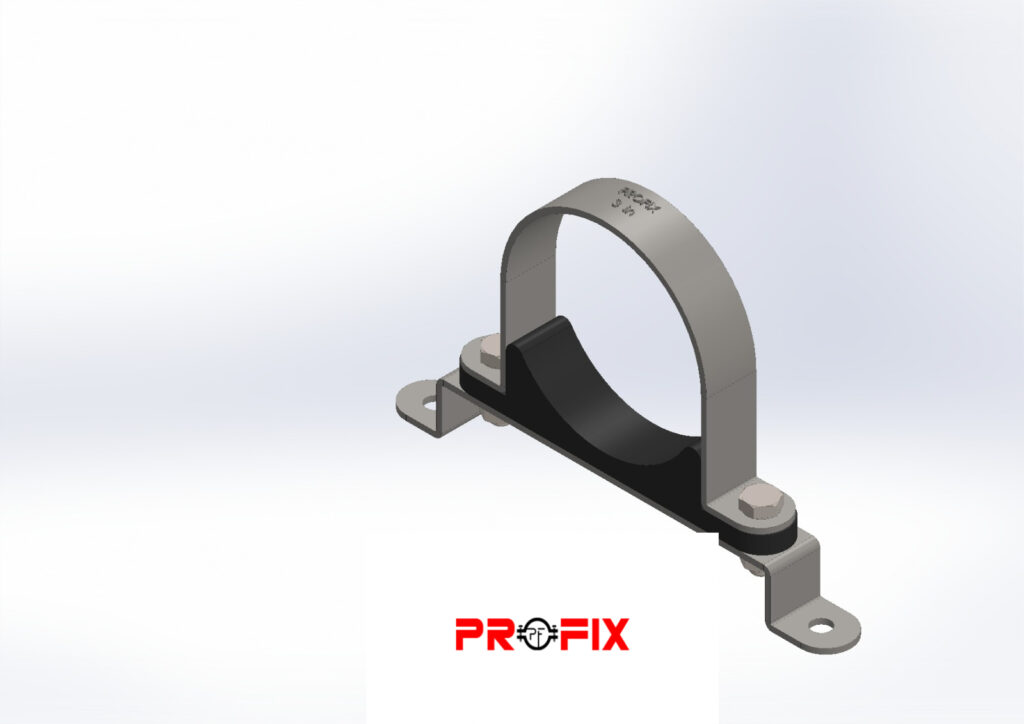

بستهای عایقدار (Rubber Lined) صدا و ارتعاش را کاهش میدهند.
-
بستهای رکابی (Clevis Hanger) برای لولههای فاضلابی مناسباند و ارتفاعشان رگلاژ میشود.
کاربردهای ساپورت مدولار پروفیکس
پروفیکس کاربردهای گستردهای دارد و از نگهداشتن چند لوله ساده فراتر میرود.
۱. تاسیسات مکانیکی و الکتریکی (MEP)
-
رایزرهای آبرسانی و فاضلاب با ارتفاع زیاد.
-
سیستمهای اطفاء حریق (اسپرینکلر).
-
سینیهای کابل در دیتاسنترها.
۲. سازههای خورشیدی (Solar Structures)
گالوانیزه بودن و نصب سریع، پروفیکس را برای استراکچر پنلهای خورشیدی مناسب میکند.
۳. اتاقهای تمیز و بیمارستانها
پروفیکس نیاز به جوشکاری و رنگآمیزی در محل را حذف میکند و از ایجاد آلودگی جلوگیری میکند.
۴. کاربردهای دکوراتیو و معماری (Exposed)
در طراحی صنعتی که سقف کاذب حذف میشود، ظاهر مهندسیشده پروفیکس خود بخشی از دکور محسوب میشود.

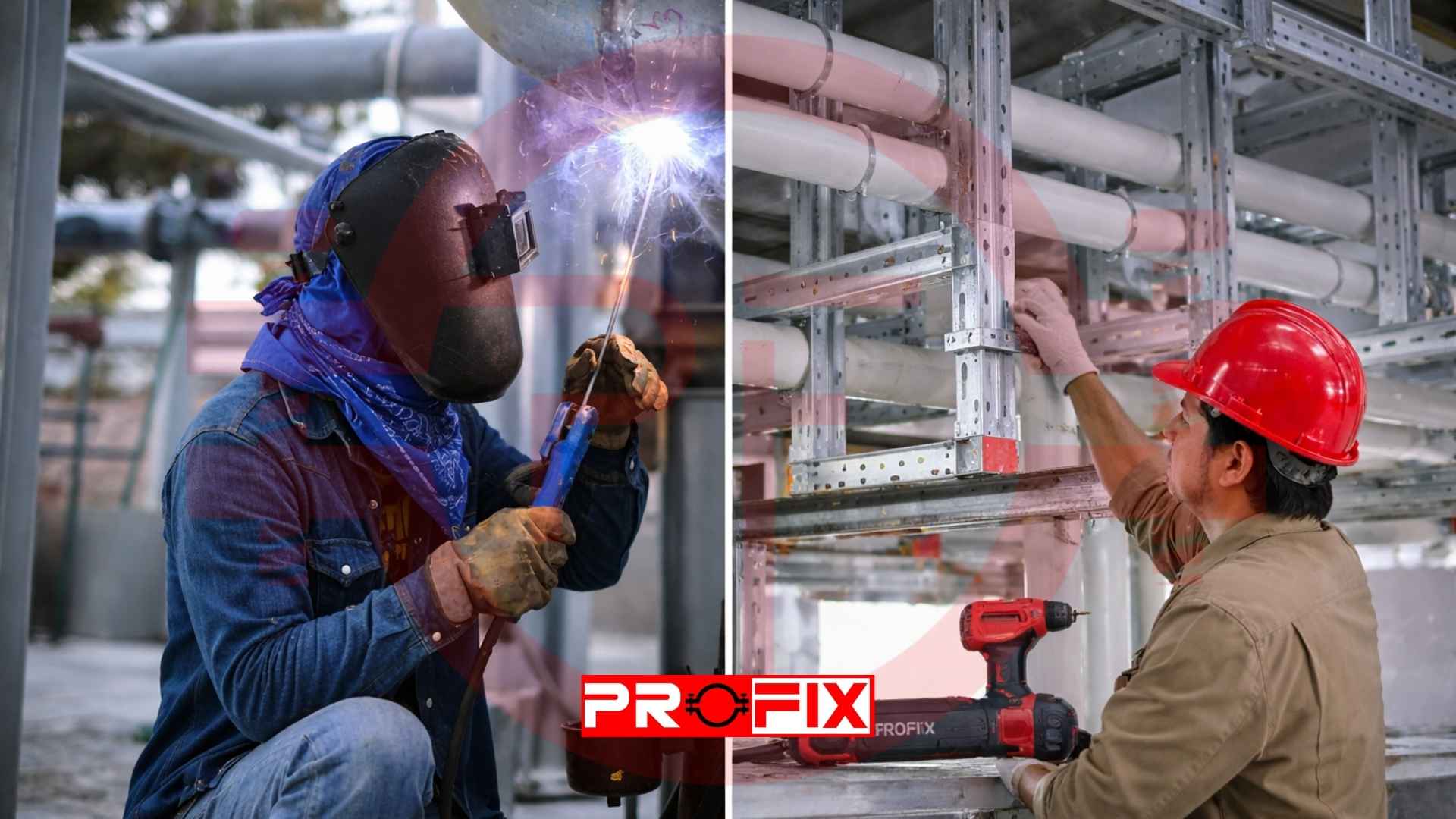

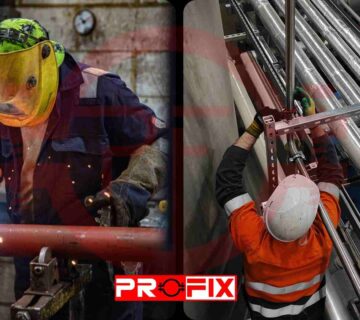

مقایسه فنی — پروفیکس در برابر سیستم سنتی (جوشکاری)
| ویژگی | سیستم سنتی (جوشکاری) | سیستم مدولار پروفیکس |
|---|---|---|
| سرعت اجرا | کند (برش، جوش، ضدزنگ، رنگ) | بسیار سریع (فقط برش و بستن پیچ) |
| نیروی انسانی | نیاز به جوشکار ماهر | تکنسین فنی؛ نیازی به تخصص جوشکار نیست |
| ایمنی | خطر آتشسوزی و دود | ایمن؛ بدون جرقه و دود |
| انعطافپذیری | صفر؛ تغییرات یعنی تخریب | ۱۰۰٪؛ بازکردن پیچ و جابجایی ساده است |
| مقاومت به خوردگی | پایین؛ پوشش دستی در محل | بالا؛ گالوانیزه کارخانهای |
| ظاهر | نامنظم و خشن | شکیل و مهندسیشده |
هوشمندسازی و پایداری
پروفیکس با دو مفهوم کلیدی در حال گسترش است:
-
ادغام با BIM: کاتالوگهای دیجیتال پروفیکس در نرمافزارهای مدلسازی موجود است. مهندسان قبل از خرید محل دقیق ساپورتها را جانمایی میکنند و لیست خرید (LOM) دقیق میگیرند تا دورریز را کاهش دهند.
-
مقاومت لرزهای (Seismic Bracing): با توجه به زلزلهخیز بودن ایران، کیتهای مهار لرزهای پروفیکس به استاندارد تبدیل شدهاند تا از سقوط تاسیسات جلوگیری شود.
سوالات متداول (FAQ)
۱. آیا قیمت ساپورت مدولار از سنتی گرانتر است؟
در نگاه اول متریال گرانتر بهنظر میرسد. اما وقتی دستمزد، زمان اجرا (حدود یکسوم میشود)، حذف ضدزنگ و رنگ و نبود نیاز به جوشکار ماهر را حساب کنید، هزینه نهایی پروژه ۱۰ تا ۲۰ درصد کاهش مییابد.
۲. باربری این سیستم چقدر است؟
پروفیلها و اتصالات پروفیکس جداول بارگذاری (Load Table) دقیق دارند. برای هر نوع بار پروفیل مخصوص وجود دارد؛ از لولههای کوچک تا هدرهای سنگین موتورخانه.
۳. آیا امکان باز کردن و استفاده مجدد وجود دارد؟
بله. یکی از بزرگترین مزایای پروفیکس قابلیت بازکردن و استفاده مجدد قطعات هنگام تغییر نقشه یا نقل مکان است.
گام بعدی برای پروژه شما
اگر هنوز از روشهای سنتی استفاده میکنید، زمان تغییر فرا رسیده است. با انتخاب ساپورت مدولار پروفیکس سرعت و کیفیت پروژه را بر اساس استانداردهای ۲۰۲۵ ارتقا دهید.
