ساپورت تاسیساتی؛ راه‌حل‌های قابل‌تنظیم و مقاوم برای تأسیسات

چرا «ساپورت تاسیساتی» اهمیت دارد؟

ساپورت تاسیساتی قطعات مکانیکی‌ای هستند که لوله‌ها، کانال‌ها، داکت‌ها و تجهیزات تأسیساتی را نگه می‌دارند، حرکت آن‌ها را محدود می‌کنند و انتقال نیروهای ناشی از وزن، ارتعاش و انبساط حرارتی به سازه را کنترل می‌کنند. انتخاب و نصب درست ساپورت‌ها هزینه تعمیر را کاهش می‌دهد و ایمنی سیستم را بالا می‌برد.

انواع رایج ساپورت‌ها

• آویزان‌کننده‌ها/ Hangers (هانگرها): این هانگرها از سازه یا سقف آویزان می‌شوند و وزن لوله‌های افقی را تحمل می‌کنند؛ آن‌ها در پروژه‌های صنعتی و ساختمانی کاربرد گسترده دارند.

• سدل‌ها / Pipe Saddles: طوقه یا نشیمنگاه، لوله را از پایین تکیه می‌دهد و برای خطوط با قطر بزرگ و بارهای متمرکز مناسب است.

• براکت‌ها / Brackets (براکت دیواری): براکت‌ها لوله‌ها را به دیوار یا ستون محکم می‌کنند و در تاسیسات ساختمانی و سیستم‌های HVAC معمول‌اند.

• اسپرینگ هانگرها / Spring Hangers: این نوع از هانگرها با فنر حرکت و انبساط حرارتی را جذب می‌کنند و برای خطوطی که دمای زیادی تغییر می‌کند ضروری‌اند.

• کلمپ‌ها و U-boltها: کلمپ‌ها و بست‌های U لوله را ثابت نگه می‌دارند و از لغزش در مسیرهای کوتاه جلوگیری می‌کنند.

• پایه‌های قابل تنظیم / Adjustable Supports: تکنسین‌ها ارتفاع این پایه‌ها را هنگام نصب تنظیم می‌کنند تا تراز نهایی را بر اساس شرایط سایت به‌دست بیاورند.

ویژگی‌ها و مشخصات

• ظرفیت بار (Load rating): هر ساپورت باید وزن ثابت و متغیر لوله را تحمل کند؛ بنابراین ظرفیت بار را مطابق محاسبات انتخاب کنید.

• مقاومت در برابر خوردگی: برای محیط‌های مرطوب یا خورنده از متریال یا پوشش مناسب مثل استیل یا گالوانیزه استفاده کنید.

• امکان تنظیم و نصب سریع: ساپورت‌های قابل تنظیم نصب را تسریع می‌کنند و انعطاف در سایت را افزایش می‌دهند.

• کنترل ارتعاش و حفاظت عایق: در خطوطی که ارتعاش یا عایق‌کاری اهمیت دارد، از ساپورت‌هایی با شیار یا روکش محافظ استفاده کنید تا لایه‌های عایق آسیب نبینند.

کجا از ساپورت‌ها استفاده می‌کنیم؟

• نیروگاه‌ها و پالایشگاه‌ها: مهندسان در این محیط‌ها از ساپورت‌ها برای خطوط فرایندی فشار بالا استفاده می‌کنند.

• ساختمان‌های تجاری و مسکونی: در سیستم‌های HVAC، فاضلاب و آب‌رسانی ساپورت‌ها از افت خطوط جلوگیری می‌کنند و جریان را تضمین می‌کنند.

• کارخانه‌ها و خطوط تولید: در شرایطی که ارتعاش و نوسانات دمایی زیاد است، طراحان از ساپورت‌های مخصوص برای مدیریت نیروهای دینامیک بهره می‌برند.

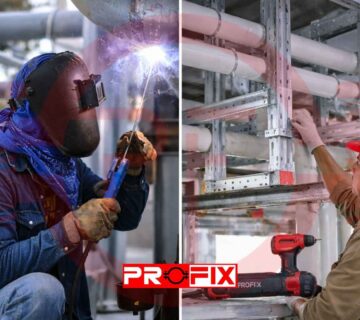

مزایای ساپورت‌های مکانیکی نسبت به روش‌های سنتی

• نصب سریع و قابلیت تنظیم: مهندس‌ها می‌توانند ساپورت‌های پیش‌ساخته را سریع نصب کنند و در صورت نیاز آن‌ها را تنظیم کنند؛ درحالی‌که سازه‌های جوشی یا بتنی انعطاف‌پذیری کمتری ارائه می‌دهند.

• کاهش هزینه نگهداری و تغییرات: هنگام بازطراحی یا اصلاح مسیر، تغییر ساپورت‌های مکانیکی ساده‌تر و کم‌هزینه‌تر است.

• حفاظت از عایق: با استفاده از ساپورت‌های پیش‌عایق‌شده (pre-insulated supports) می‌توانیم از آسیب دیدن لایه‌های عایق جلوگیری کنیم.

• کنترل بهتر ارتعاش: ساپورت‌های فنری و میرایی نیروهای دینامیک را جذب می‌کنند و رفتار خط را پایدارتر می‌سازند.

استانداردها و نکات طراحی

• MSS SP-58: این استاندارد راهنمای جامعی برای انتخاب، طراحی و نصب هانگرها و ساپورت‌ها فراهم می‌کند و مشخصات مواد و آزمون‌ها را تعیین می‌کند.

• ASME B31.1 / B31.3: این مراجع فاصله‌های نصب و تحمل بار در خطوط صنعتی را مشخص می‌کنند؛ رعایت آن‌ها در پروژه‌های فشار بالا الزامی است.

• فواصل تکیه‌گاه (span/spacing): دستورالعمل‌ها جدول‌های راهنما براساس جنس و قطر لوله ارائه می‌دهند؛ طراح باید این جداول را با شرایط عملیاتی تطبیق دهد.

جمع‌بندی

ساپورت تاسیساتی نقش حیاتی در پایداری و ایمنی شبکه‌های لوله‌کشی و تجهیزات ایفا می‌کند؛ انتخاب مناسب آن عمر مفید سیستم را افزایش می‌دهد و هزینه‌های نگهداری را کاهش می‌دهد. برای انتخاب ساپورت متناسب با قطر، دما و شرایط محیطی پروژه‌تان، مشخصات فنی را ارسال کنید تا تیم فنی ما شما را راهنمایی کند
