فلنچ و اتصالات

فلنچ و اتصالات جهت ، استحکام، پایداری و کاهشِ لرزه کانال در نقطه ی اتصال به کانالِ دیگر از رابطی بنامِ فلنج کانال استفاده می شود.
بنابر مقطع و ساختارِ اصلیِ کانالِ هوا که ممکن است چهارگوش یا گِرد باشد، فلنج کانال نیز به دو صورتِ چهارگوش و گرد تولید و عرضه می گردد.

الف- فلنج کانال از پروفیل گالوانیزه

این نوع فلنج کانال از چند قطعه اساسی بنامهای پروفیل گالوانیزه، کُرنر یا قطعه گوشه و کلیپس یا گیره فلنج کانال تشکیل یافته است که بطور خلاصه به نوع جنس و عملکردِ هر قطعه اشاره می گردد:

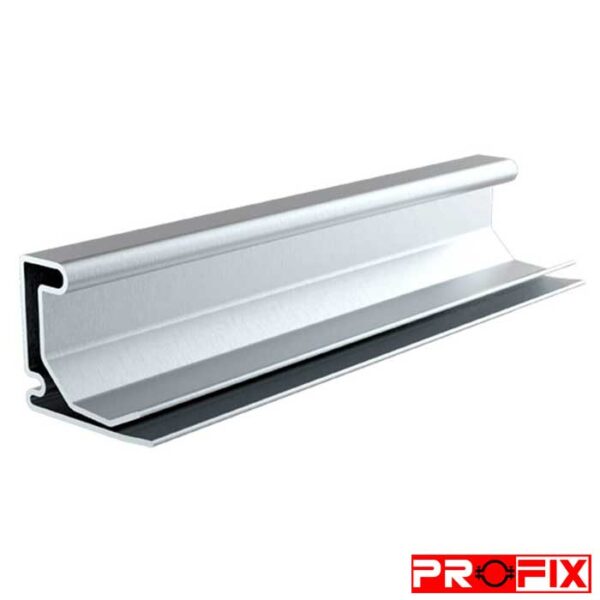

1- پروفیلِ فلنچ کانال

جنسِ پروفیلِ این نوع فلنج کانال از ورق گالوانیزه در ضخامتهای 0.6 ، 0.7 و یک میلی متر می باشد و در واقع قطعه ی اصلیِ این نوع فلنج کانال همین قطعه می باشد که بر اساسِ ساختارِ خود دارای خَم ها و نَرومادگی هایی است که لبه ی ورقِ دهانه ی کانال هوا در مادگیِ این پروفیل قرار گرفته و بصورت پرچ یا نقطه جوش تثبیت می گردد.

2- کُرنر (قطعه گوشه فلنج کانال)

کُرنر در ساختارِ فلنج کانال، نقشِ چهارچوب دهنده به فلنج کانال را ایفا می کند، که بصورتِ “اِل” شکل از ورق گالوانیزه در زیرِ پِرس حالت داده شده و در گوشه ی این قطعه ، سوراخ هایی برای اتصالِ یک جفت فلنج کانال تعبیه شده که پس از شکل گیریِ فلنج در زمانِ اتصالِ دوقطعه فلنج کانال به هم نقشِ تثبیت کننده را ایفا می کند.
سایزهای این قطعه از فلنج کانال نیز باید با سایزهای پروفیلهای فلنج کانال تطبیق داشته باشد که عملیاتِ چهارچوب پذیریِ فلنچ به درستی صورت پذیرد.

الف-3- کلیپس (گیره ی فلنج کانال)
این قطعه بصورتِ “سی” شکل از ورق ضخیم گالوانیزه که از یک طرف به پیچِ قابلِ تنظیم متصل است ساخته شده است.این پیچ هنگامِ نصب کلیپس یا گیره ی فلنج کانال نقشِ تثبیتِ دو فلنچ را به هم ایفا می کند.

مزایای استفاده از فلنج کانال :
1-سرعتِ تولیدِ این نوع فلنج کانال در مقیاسِ انبوه.
2-استفاده از ورق گالوانیزه در ساختارِ این نوع فلنج کانال و عدم نیاز به ضدزنگ و یا پوشش های دیگر بر سطحِ آن.
3-هوابندیِ کاملِ این فلنج کانال با استفاده از نوارِ درزگیرِ الاستومری.
4-همشکلی و همرنگیِ این نوع فلنج کانال با ساختارِ اصلیِ کانال هوا.
5-سبُکی و قابلِ نقل و انتقالِ این نوع فلنج کانال.
6-کم حجم بودنِ قطعاتِ این نوع فلنج کانال و قابل انبارکردنِ آن.
7-کاهش زمانِ نصب فلنج کانال.
8-تسهیلِ مراحلِ نصب.
9-استحکام بالا.
10-درزبندیِ کاملِ نقاطِ اتصالِ فلنج کانال.
